第一部分 体育馆游泳池热水负荷计算-配相应的空气能热泵泳池热水机组
a、水池启用前空气能热泵泳池热水机组第一次加热所需供热量：
考虑水池传导蒸发热损失，取补偿温度1℃。从冷水温度（15℃）加热到使用温度（28℃），若考虑首次加热时间为24个小时，则每小时加热量为： L25m×W17m×H2m(平均水深)=850 m3
850m3×（28℃-15℃+1℃）÷24h×0.1万kcal/ m3·℃=49.58kcal/h
L51×W26m×H2m(平均水深)=2652 m3
2652m3×（28℃-15℃+1℃）÷24h×0.1万kcal/ m3·℃=154.7万kcal/h
考虑水池传导蒸发热损失，取补偿温度1℃。
从冷水温度（10℃）加热到使用温度（28℃），若考虑首次加热时间为24个小时，则每小时加热量为：
L25m×W17m×H2m(平均水深)=850 m3
850m3×（28℃-10℃+1℃）÷24h×0.1万kcal/ m3·℃=67.3万kcal/h
L51×W26m×H2m(平均水深)=2652 m32652m3×（28℃-10℃+1℃）÷24h×0.1万kcal/ m3·℃=209.95万kcal/h
b、游泳池加热所需热量计算：
一、水面蒸发和传导损失的热量
二、池壁和池底传导的热量
三、管道的净化水设备损失的热量
A、水面蒸发和传导损失的热量
游泳池水表面蒸发损失的热量。按下式计算：
Qx＝α· у（0.0174vf ＋0.0229）(Pb－Pq)A(760/B)
式中 Qx——游泳池水表面蒸发损失的热量（kJ/h）；
α——热量换算系数，α＝4.1868 kJ /kcal；
у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）
——游泳池水面上的风速（m/s），
一般按下列规定采用：
室内游泳池vf ＝0.2~0.5 m/s；露天游泳池vf ＝2~3 m/s；
Pb——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）；
Pq——游泳池的环境空气的水蒸汽压力（mmHg）；
（广州冬天空气设计取5℃）
A——游泳池的水表面面积（m2）；
B——当地的大气压力（mmHg）。
一、L25m×W17m恒温泳池表面蒸发损失的热量
Qx=4.1868*609*(0.0174*0.5+0.0229)(0.03569-0.008725)*760*425*(1031.2/1012.4) =714793kJ /h=170717.2kcal/h =17.1 万kcal/h
style="margin: 0px; padding: 0px;"
二、L51m×W26m恒温泳池表面蒸发损失的热量
Qx=4.1868*609*(0.0174*0.5+0.0229)(0.03569-0.008725)*760*1326*(1031.2/1012.4) =2230154kJ /h =532637.68kcal/h =53.26 万kcal/hstyle="margin: 0px; padding: 0px;"
B、游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定。
一、L25m×W17m游泳池=17.1万kcal/h*20%=3.42万kcal/h
二、L51m×W26m游泳池=53.26万kcal/h*20%=10.65万kcal/hstyle="margin: 0px; padding: 0px;"
C、空气能热泵泳池热水机组游泳池补充水加热所需的热量，应按下式计算：
Qb＝αqbу（tr-tb）/t式中 Qb——游泳池补充水加热所需的热量()；α——热量换算系数，α＝4.1868(kJ/kcal；qb——游泳池每日的补充水量(L)；у——水的密度（kg/L）； tr——游泳池水的温度（℃）。
按本规范第2.2.1条的规定确定；
tb——游泳池补充水水温（℃）；
t——加热时间（h）。style="margin: 0px; padding: 0px;"
一、L25m×W17m游泳池Qb=4.1868*850*5%*1000*0.985*（28-15）/24 =94937.87 kJ/h =2.267万kcal/h
二、L51m×W26m游泳池Qb=4.1868*2652*5%*1000*0.985*（28-15）/24 =296206.2 kJ/h =7.07万kcal/h
空气能热泵泳池热水机组游泳池初次加热所需热量计算：
按设计温度15℃计算=49.58万kcal/h+154.7万kcal/h=204.28万kcal/h
按设计温度10℃计算=67.3万kcal/h+209.95万kcal/h=277.25万kcal/h
空气能热泵泳池热水机组游泳池循环使用加热所需热量计算(设计温度15℃与设计温度10℃差别不大)：=17.1 万kcal/h+53.26 万kcal/h+10.65万kcal/h+3.42万kcal/h+7.07万kcal/h+2.267万kcal/h=93.77万kcal/h
??超低温全直流变频热风机（1.5P、2P）-25度
??超低温全直流变频采暖机组（2P-30P）-25度

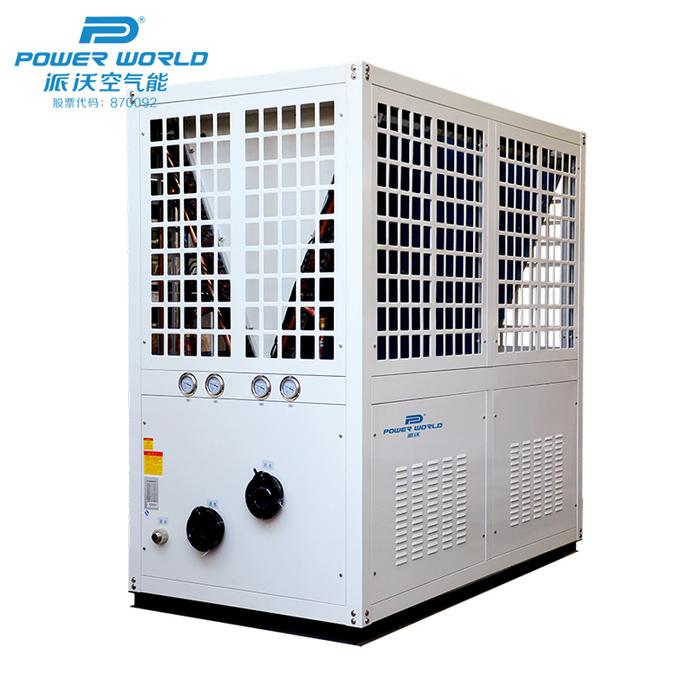

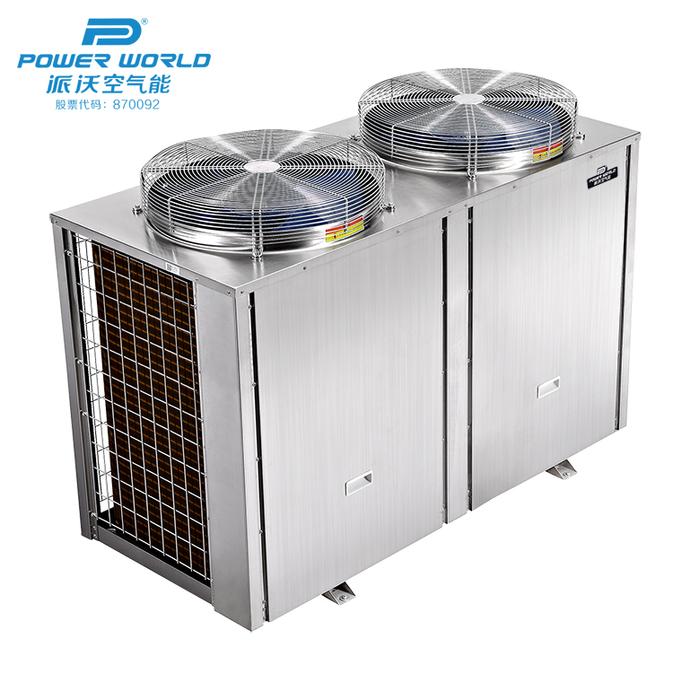

空气能热泵泳池热水机组（3p-60p） -25度
